کلریناتور صنعتی راهنمای عملی طراحی انتخاب و ایمنی دوزینگ

کلرزنی سال‌هاست ستون فقرات گندزدایی آب شرب صنعتی و آب فرایندی است و هنوز به‌دلیل پایداری باقی‌مانده سهولت پایش و هزینه مناسب در بسیاری از تصفیه‌خانه‌ها و مدارهای صنعتی انتخاب اول محسوب می‌شود. چالش امروز نه اصل کلرزنی بلکه طراحی دقیق کلریناتور متناسب با کیفیت آب متغیر نوسانات دبی و الزامات ایمنی و استانداردی است. این متن یک نقشه راه عملی برای انتخاب محاسبه ظرفیت کنترل و بهره‌برداری امن کلریناتور ارائه می‌کند تا کلر باقیمانده هدف با حداقل 副 محصول و هزینه به‌صورت پایدار تامین شود.

کلریناتور چیست و چگونه کار می کند؟

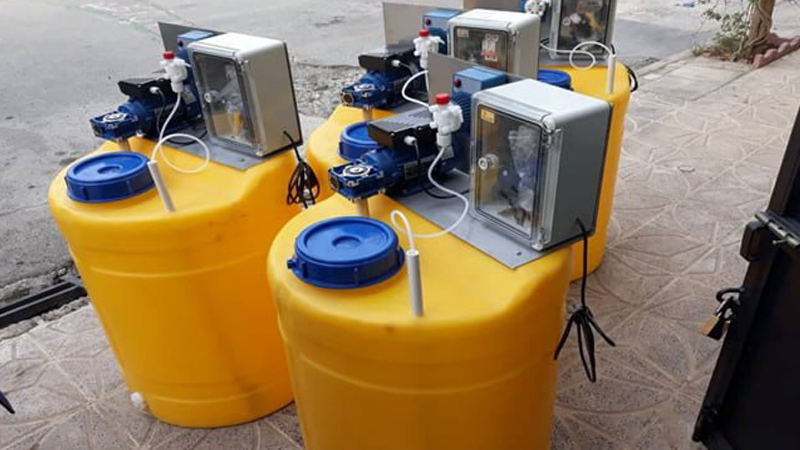

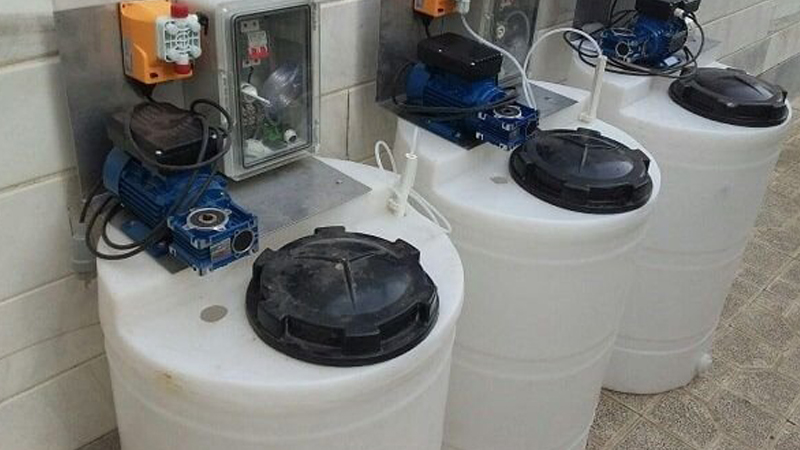

کلریناتور مجموعه‌ای از تجهیزات دوزینگ و کنترل است که ماده گندزدا را به‌صورت پیوسته یا نوبتی به خط آب تزریق می‌کند تا شاخص‌های هدف مانند کلر باقیمانده آزاد کلر توتال یا ORP در محدوده تعریف شده نگه داشته شود. این مجموعه بسته به سناریو می‌تواند شامل پکیج تزریق گاز کلر هیپوکلریت سدیم یا کلسیم مخزن ذخیره واحد رقیق‌سازی پمپ تزریق با هد و دیافراگم مقاوم هیپوکلریت روتامتر و ابزار دقیق سنجش کلر pH و ORP باشد. کیفیت طراحی جایی خود را نشان می‌دهد که آب ورودی دچار تغییرات ناگهانی شود اما باقی‌مانده در خروجی همچنان ثابت بماند.

سیستم کلریناتور سازگار با دبی متغیر و شوک کلرزنی

سیستم کلریناتور سازگار با دبی متغیر و شوک کلرزنی باید دو توانمندی همزمان داشته باشد. نخست دوزینگ تطبیقی پله‌ای یا پیوسته بر مبنای اندازه‌گیری لحظه‌ای دبی و ضرایب Feed Forward تا با تغییر نرخ جریان دوز تزریق به همان نسبت تصحیح شود. دوم اجرای شوک کلرزنی هوشمند بر اساس شرایط میکروبی یا رخدادهای عملیاتی تا بار میکروبی یا بیوفیلم مهار شود بدون آن‌که از حد مجاز CT عبور کنیم. در معماری‌های حرفه‌ای حسگر دبی و کنترلر PID به درایو پمپ‌های دوزینگ سیگنال می‌دهند و الگوریتم به محض تغییر دبی Setpoint را اصلاح می‌کند. شوک کلرزنی نیز برنامه‌ای زمان‌دار یا شرطی است که در بازه‌های تعریف شده یا هنگام عبور ORP از آستانه اجرا و سپس به حالت عادی بازمی‌گردد. با این روش کلریناتور در برابر نوسان‌های ساعتی و روزانه مقاوم می‌شود و کلر باقیمانده خروجی پایدار می‌ماند.

محاسبه ظرفیت کلریناتور بر اساس دبی و کلر باقیمانده

محاسبه ظرفیت کلریناتور براساس دبی و کلر باقیمانده از یک خط‌کش ساده شروع می‌شود اما باید با ضرایب تصحیح واقعی کامل گردد. ورودی‌های پایه شامل دبی پیک کیفیت میکروبی و آلی آب دمای آب و کلر باقیمانده هدف است. گام نخست برآورد Dose بر حسب میلی‌گرم بر لیتر برای دستیابی به Residual مورد نظر با لحاظ Chlorine Demand است. اگر تقاضای کلر در آب بالا باشد باید علاوه بر باقی‌مانده هدف، سهمی برای Demand نیز در نظر گرفت. گام دوم تبدیل دوز به نرخ جرمی گندزدا بر اساس دبی پیک است. گام سوم انتخاب غلظت محلول خوراک و سپس برآورد دبی حجمی پمپ تزریق است. برای ظرفیت‌گذاری ایمن ضریب افزایشی برای فرسودگی و پیرشدن محلول هیپوکلریت و افت کارایی در دمای بالا لحاظ می‌شود. در سناریوهای شوک به‌طور جداگانه دبی و زمان تزریق باقیمانده طراحی می‌شود تا CT استاندارد تامین شود اما از آستانه‌های طعم و بوی نامطلوب فراتر نرویم.

انتخاب ماده گندزدا هیپوکلریت یا کلر گازی

انتخاب بین گاز کلر و محلول هیپوکلریت تابع مقیاس پروژه ایمنی سایت دسترسی به تدارکات و استانداردهای محلی است. هیپوکلریت سدیم از نظر حمل و نگهداری ساده‌تر است و برای ظرفیت‌های کوچک و متوسط رایج‌ترین گزینه به شمار می‌آید. با این حال در دما و نور تجزیه می‌شود و با افزایش سن محلول قدرت موثر آن کاهش می‌یابد پس باید پیرشدگی را در محاسبات ظرفیت لحاظ کرد و مخزن در فضای خنک و تاریک نگهداری شود. کلر گازی از نظر اقتصادی در دبی‌های بسیار بالا به‌صرفه است اما نیازمند اتاق کلر سیستم‌های نشت‌یابی و اسکرابر ایمنی و اپراتور آموزش‌دیده است. کلریناتورهای گازی وکیوم به‌دلیل ایمنی ذاتی در برابر نشت تحت خلأ ترجیح دارند. هر دو گزینه باید با مدیریت pH همراه شوند تا بخش موثری از گونه HOCl حفظ شود زیرا در pH بالاتر سهم OCl– بیشتر و قدرت گندزدایی کمتر می‌شود.

ابزار دقیق پایش و حلقه های کنترل

کلر باقیمانده آزاد با سنجشگر آمپرومتریک یا DPD به‌صورت Online پایش می‌شود. ORP دید سریعی از ظرفیت اکسیداسیون می‌دهد اما جای Residual را در کنترل دقیق نمی‌گیرد. بهترین معماری ترکیبی از Feed Forward بر مبنای دبی و Feed Back بر مبنای Residual است تا هم تغییرات لحظه‌ای جریان پوشش داده شود و هم خطای ناشی از تغییر کیفیت آب اصلاح گردد. حسگرها نیازمند کالیبراسیون برنامه‌مند هستند و در محیط‌هایی با TSS یا آهن بالا باید شست‌وشوی دوره‌ای و محافظت در برابر رسوب در نظر گرفت. لاگ‌گیری از Residual CT دبی تزریق و هشدارها مبنای تصمیم‌های نگهداری و بهینه‌سازی بعدی است.

کیفیت آب ورودی و تاثیر آن بر دوز

تقاضای کلر از کربن آلی طبیعی آهن منگنز آمونیاک و کدورت تاثیر می‌گیرد. هرچه آب خام آلوده‌تر باشد بخش بیشتری از کلر صرف اکسیداسیون این مواد می‌شود و سهم کمتری به گندزدایی می‌رسد. کاهش کدورت با فیلتر شنی و حذف مواد اکسیدکننده با فیلتر کربنی پیش از تزریق کلر باعث کاهش Dose و پایداری Residual می‌شود. در آب‌های دارای آمونیاک تشکیل کلرامین‌ها رخ می‌دهد که گندزدایی کندتری دارند و طعم بو ایجاد می‌کنند. در این موارد یا باید پیش‌کلرزنی مدیریت شود یا Breakpoint Chlorination دقیق انجام گیرد تا کلر آزاد مطلوب تامین شود.

طراحی هیدرولیکی اختلاط و زمان تماس

دوز دقیق بدون اختلاط کافی نتیجه‌ای ندارد. طراحی Mix با اینترنال میکسر یا ونتوری و تامین حداقل زمان تماس در کانال یا مخزن تماس کلید تحقق CT است. جریان‌های میان‌بُر و الزامات به‌هم‌زدن مرده باید در تحلیل هیدرولیکی دیده شود. در آب سرد CT بیشتری لازم است پس دما متغیر تاثیرگذار دیگری است. CFD یا دستورالعمل‌های تجربی برای تعیین حجم موثر و ضرایب اختلاط کمک می‌کنند تا شکاف میان دوز محاسبه‌شده و نتیجه واقعی بسته شود.

ایمنی مواد و الزامات HSE

هیپوکلریت محلولی قلیایی و اکسیدکننده است و در تماس با اسید گاز کلر آزاد می‌کند که بسیار خطرناک است. اتاق مواد شیمیایی باید تهویه مناسب تجهیزات چشم‌شوی و دوش اضطراری داشته باشد و ظروف طبق استاندارد برچسب‌گذاری شوند. پمپ‌ها و اتصالات از PVC CPVC یا PTFE انتخاب شوند و با فلزات ناسازگار تماس نداشته باشند. برای گاز کلر اتاق مستقل با فشار منفی مانیتور نشتی اسکرابر و سیلندرهای مهار شده الزامی است. آموزش اپراتور و رویه قفل و برچسب‌گذاری حین تعمیرات پدافند نخست در کاهش ریسک است.

نگهداری پیشگیرانه و عیب یابی

پیری محلول هیپوکلریت با تغییر رنگ و افت قدرت نمایان می‌شود و باید در دوره‌های معین جایگزین شود. گرفتگی انژکتور یا لاین تزریق نوسان Residual ایجاد می‌کند و با شست‌وشوی دوره‌ای اسید ملایم و آبکشی حل می‌شود. سنسورهای Residual و ORP نیازمند کالیبراسیون و تمیزکاری‌اند و هرگونه جهش ناگهانی قرائت باید با نمونه‌برداری دستی صحت‌سنجی شود. اگر با وجود دوز مناسب باقیمانده افت می‌کند تقاضای کلر افزایش یافته و باید به سرچشمه‌های آلی یا آمونیاکی توجه کرد. تله‌های هوا در هد پمپ دوزینگ نیز ضربان پدید می‌آورد که با هواگیری و نصب کپ پالس دامپر کنترل می‌شود.

یکپارچه سازی با قطار تصفیه و RO

در تصفیه آب صنعتی ترکیب فنی به کیفیت هدف وابسته است. پیش از RO وجود کلر آزاد مجاز نیست چون ممبران پلی‌آمید آسیب می‌بیند بنابراین در چنین قطاری یا کلرزنی به ابتدای خط منتقل و سپس با کربن فعال یا SMBS خنثی می‌شود یا کلریناتور پس از RO و قبل از مخزن ذخیره برای تامین Residual ثانویه نصب می‌گردد. در آب چرخشی برج خنک‌کننده کلریناتور باید با کنترل بلودان و تصحیح pH هماهنگ شود تا هم راندمان ضدعفونی و هم خوردگی و رسوب در مسیر به تعادل برسد.

کاربردها در شبکه های شهری صنعت و کولینگ

در شبکه‌های توزیع شهری هدف پایداری باقی‌مانده تا انتهای شبکه است و کنترل بوی ناشی از کلرامین‌ها اهمیت ویژه دارد. در صنایع غذایی و نوشیدنی دقیقاً به همین دلیل مدیریت طعم و بو و حداقل副محصول گندزدایی مانند THMs در اولویت است. در کولینگ تاور هدف اصلی مهار بیوفیلم و لژیونلا در کنار کنترل خوردگی و رسوب است. کلریناتورهای هوشمند با فید ترکیبی دبی و ORP و برنامه شوک کلرزنی هفتگی یا موردی راه‌حل عملی و تکرارپذیر در این سناریوها فراهم می‌کنند.

کلریناتور صنعتی رهاب سازه با گارانتی نصب و آموزش

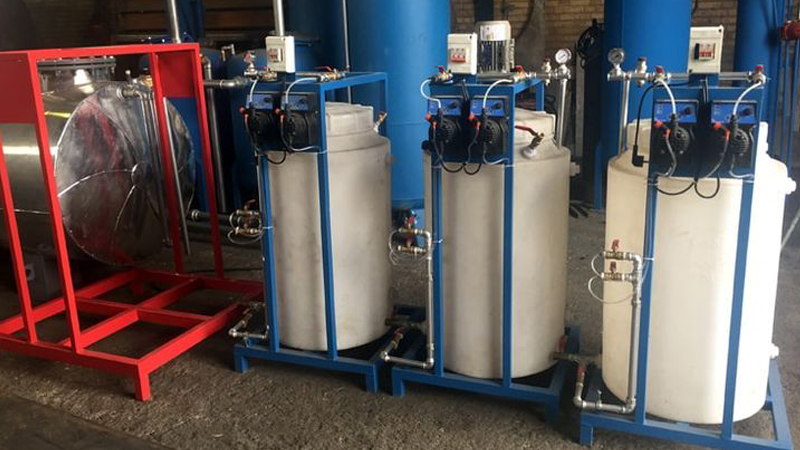

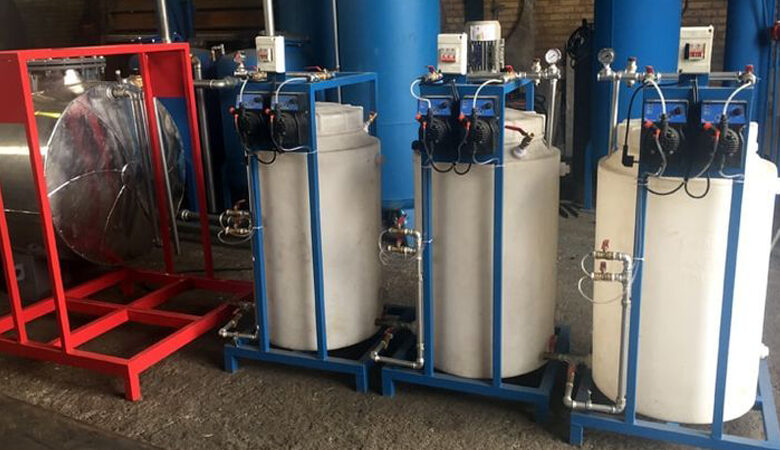

کلریناتور صنعتی رهاب سازه با گارانتی نصب و آموزش بر اساس آنالیز آب سایت و محدوده دبی واقعی طراحی می‌شود. پکیج شامل مخزن مواد رقیق‌سازی واحد تزریق با پمپ‌های دوزینگ درجه صنعتی انژکتور و ونتوری ابزار دقیق Residual و ORP و تابلو کنترل با منطق Feed Forward و Feed Back است. امکان افزودن برنامه شوک کلرزنی داده محور ثبت و لاگینگ رخدادها و گزارش‌گیری اتوماتیک فراهم است تا در ممیزی‌های کیفی و ایمنی پاسخگو باشید. بسته آموزش اپراتوری و دستورالعمل‌های نگهداری پیشگیرانه همراه سیستم تحویل می‌شود و با شبکه تامین قطعات و خدمات پس از فروش مسیر بهره‌برداری پایدار ساده خواهد بود.

آشنایی با روشهای گندزدایی آب و مقایسه با کلریناتور

آشنایی با روشهای گندزدایی آب و مقایسه با کلریناتور تصویر روشنی از نقاط قوت و محدودیت‌ها می‌دهد. UV در خط تماس کوتاه و آب صاف مؤثر است اما باقی‌مانده ندارد و پس از مخزن ممکن است آلودگی ثانویه رخ دهد. ازن اکسیدکننده‌ای بسیار قوی است و بو و رنگ را کاهش می‌دهد اما تولید و تزریق پیچیده‌تر و هزینه انرژی بالاتری دارد و به‌ندرت در شبکه توزیع به‌تنهایی به‌کار می‌رود. کلر باقیمانده پایدار و امکان پایش ساده‌تری فراهم می‌کند و برای شبکه‌های گسترده عملی‌تر است. در بسیاری از پروژه‌ها راهبرد بهینه ترکیبی است یعنی UV یا ازن برای کاهش بار اولیه و کلر برای باقی‌مانده ثانویه تا توازن میان اثربخشی هزینه و ریسک میکروبی برقرار شود.

چک لیست سریع طراحی و اجرا

تحلیل دبی پیک و نوسانات روزانه انجام شود و ظرفیت پمپ دوزینگ بر مبنای بدترین سناریو انتخاب شود. محل تزریق پیش از مخزن تماس با اختلاط مطمئن جانمایی شود. ابزار دقیق Residual و ORP با دسترسی آسان برای سرویس نصب گردد. راهنمای ایمنی مواد و تجهیزات PPE تدوین و آموزش اجرا شود. برنامه کالیبراسیون سنسورها و بازبینی دوره‌ای انژکتور و لاین تزریق تعیین شود. شوک کلرزنی زمانبندی و پس از آن بازگشت نرم به حالت پایدار برنامه‌ریزی گردد. لاگ‌های CT دبی تزریق و آلارم‌ها به‌صورت ماهانه تحلیل شوند تا بهینه‌سازی مستمر ممکن شود.

پیشنهاد رهاب سازه برای کلریناتور صنعتی

برای انتخاب و تامین کلریناتور متناسب با دبی متغیر کیفیت آب و الزامات ایمنی رهاب سازه پکیج های دوزینگ با طراحی مهندسی ارائه می کند که شامل واحد رقیق سازی مخازن مقاوم پمپ های تزریق صنعتی ابزار دقیق پایش کلر و ORP و تابلو کنترل با منطق ترکیبی است و امکان برنامه شوک کلرزنی داده محور ثبت لاگ و آموزش کامل اپراتور فراهم می شود تا راه اندازی و بهره برداری بدون وقفه اجرا شود. برای دریافت مشخصات فنی و استعلام قیمت با شماره های 02188486599 و 09102037115 تماس بگیرید یا به وب سایت www.rahabsazeh.com مراجعه کنید.
